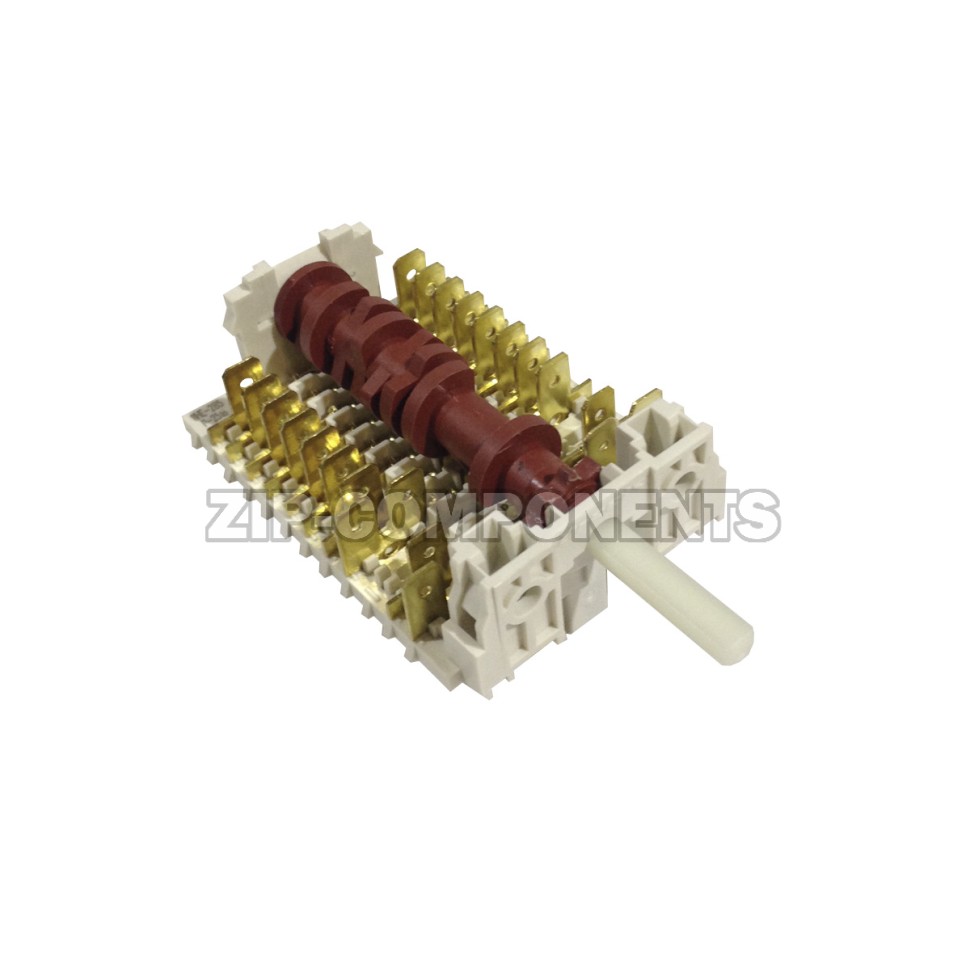

Переключатель режимов духовки GEFEST 11НЕ/285

Переключатель режимов духовки GEFEST 11НЕ/285 - компонент для плит и духовок, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором переключатели режимов, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам переключатели режимов по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для плит и духовок и можем предложить более выгодную цену на такой товар, как - переключатель режимов духовки gefest 11не/285, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

Переключатель режимов духовки GEFEST 11НЕ/285

1 Краткое описание
Верните своей духовке полный контроль над режимами нагрева — замените вышедший из строя 9-позиционный переключатель!

Оригинальный переключатель (коммутатор) режимов духовки Gefest 11НЕ/285 (аналог Dreefs 11HE/285, Gottak 891003) — это ключевой элемент управления, отвечающий за выбор режимов нагрева в электрических плитах и духовых шкафах Гефест. Если духовка не включается, греет только в одном режиме, не реагирует на поворот ручки или самопроизвольно отключается — проблема решается заменой этого переключателя.

9 позиций (8 рабочих режимов + 1 нулевая), размеры 71×51×31 мм, шток 24 мм. Полная совместимость с десятками моделей плит Gefest: 5102, 5140, 6140, 6502 и другими.

Это заводская запчасть, произведённая компанией Dreefs (Германия) — мировым лидером в производстве коммутационных компонентов для бытовой техники. Установка занимает около 20–30 минут и не требует специальных навыков.

2 Назначение и применение
Переключатель (коммутатор) режимов духовки устанавливается на лицевой панели плиты или духового шкафа и выполняет ключевую функцию:

Выбор режима нагрева — при повороте ручки переключатель коммутирует электрические цепи нагревательных элементов, обеспечивая работу верхнего, нижнего, комбинированного нагрева и других режимов.

Отключение нагрева — положение «0» полностью разрывает цепь питания нагревателей.

Коммутация цепей — переключатель рассчитан на длительную эксплуатацию в условиях высоких температур и обеспечивает надёжное соединение контактов.

Переключатель применяется в электрических плитах Gefest (Брест), а также в аналогичных моделях других производителей. Он изготовлен из термостойких материалов (карболит) и рассчитан на напряжение 220–240 В.

3 Основные характеристики
Параметр    Значение
Тип детали    Переключатель (коммутатор) режимов духовки
Артикул    11НЕ/285
Альтернативные артикулы    11HE-285, 11HE285, 11HE/285, 891003, 01043796, 1449126, 46703, GK891003, 01043769, gf-SW001, НФ-00016645
Количество позиций    9 (8 рабочих + 1 нулевая)
Размеры    71 × 51 × 31 мм
Диаметр вала    6 мм
Длина штока    24 мм
Напряжение    220–240 В, 50/60 Гц
Материал    Пластик (карболит)
Производитель    Dreefs (Германия) / Gottak
Страна производства    Германия / Испания (в зависимости от партии)
Альтернативные коды и артикулы
Данный переключатель полностью взаимозаменяем со следующими оригинальными и аналоговыми артикулами:

11НЕ/285 (основной)

11HE-285 (альтернативное написание)

11HE285 (альтернативное написание)

11HE/285 (альтернативное написание)

891003 (Gottak, основной аналог)

GK891003 (Gottak)

01043796 (Gefest)

01043769 (взаимозамена)

1449126 (код поставщика)

46703 (код поставщика)

gf-SW001 (код поставщика)

НФ-00016645 (код поставщика)

DREEFS 11HE-285 (полное обозначение Dreefs)

7LA 891003 (Gottak, полное обозначение)

4 Признаки неисправности
Замена переключателя требуется при следующих симптомах:

Духовка не включается — при повороте ручки нагрева не происходит (основной признак);

Не работает один или несколько режимов — духовка греет только в определённых положениях;

Невозможно выбрать режим — ручка поворачивается, но нагрев не включается;

Нестабильная работа нагрева — духовка самопроизвольно отключается или включается;

Искрение или треск при повороте ручки;

Запах гари или плавленого пластика — признак перегрева контактов;

Выбивает автоматический выключатель при включении духовки;

Ручка прокручивается — механизм переключателя разрушен;

Видимые повреждения — оплавление корпуса, потемнение, трещины.

Основные причины выхода из строя: естественный износ контактов, перегрев из-за плохого соединения, механические повреждения при неаккуратном повороте ручки, скачки напряжения в сети.

Важно: при обнаружении признаков неисправности переключателя немедленно прекратите эксплуатацию духовки. Повреждённый коммутатор может стать причиной короткого замыкания и возгорания.

5 Полный список совместимых моделей
Данный переключатель является оригинальной запчастью для плит Gefest (Брест). Подбор осуществляется по артикулу и модели плиты.

Gefest (Гефест) — подтверждённые модели:

Электрические плиты:

5102-03 (с 01.08.13 г.), 5102-04 (с 01.08.13 г.), 5140, 6140-02, 6140-02 0001, 6140-03 (с 01.08.13 г.), 6140-03 0001, 6140-04, 6140-04 (с 01.08.13 г.), 6502, 6502-03 (с 01.08.13 г.), 6502-04 (с 01.08.13 г.)

Электрические плиты с духовкой (ЭП Н Д):

ЭП Н Д 6140-01, ЭП Н Д 6140-01 0035, ЭП Н Д 6140-01 0036, ЭП Н Д 6140-01 0093, ЭП Н Д 6140-01 0094, ЭП Н Д 6140-01 0193, ЭП Н Д 6140-02, ЭП Н Д 6140-02 0001, ЭП Н Д 6140-03, ЭП Н Д 6140-03 0001

Газоэлектрические плиты (ПГЭ):

ПГЭ 6502-02, ПГЭ 6502-02 0042, ПГЭ 6502-02 0044, ПГЭ 6502-02 0045, ПГЭ 6502-02 N044, ПГЭ 6502-03, ПГЭ 6502-03 0029, ПГЭ 6502-03 0030, ПГЭ 6502-03 0044, ПГЭ 6502-03 0045, ПГЭ 6502-03 0242, ПГЭ 6502-03 0244, ПГЭ 6502-03 0245

Дополнительные модели (универсальная применимость):

Все модели электрических плит и духовок Gefest, использующие 9-позиционный переключатель режимов с аналогичными характеристиками.

Прочие совместимые бренды (при совпадении параметров и схемы коммутации):

Плиты и духовки других производителей, использующие аналогичный переключатель (Dreefs 11HE/285, Gottak 891003). Рекомендуется сверять схему коммутации и количество позиций с демонтированной деталью.

6 Важно
Перед заменой обязательно отключите плиту от электрической сети. Внутри корпуса сохраняется опасное напряжение.

Уточните количество позиций и схему коммутации перед заказом. Данный переключатель имеет 9 позиций (8 рабочих + 1 нулевая). Убедитесь, что это соответствует вашей модели.

Проверьте длину штока. Данный переключатель имеет шток длиной 24 мм. Убедитесь, что этот параметр совпадает с вашей старой деталью.

Сфотографируйте расположение проводов перед отсоединением. Схема подключения может отличаться в зависимости от модели плиты. Это поможет правильно подключить новый переключатель.

Не применяйте избыточное усилие при повороте ручки. Это приводит к поломке механизма и повреждению контактов.

Очищайте переключатель от загрязнений мягкой тканью. Не используйте абразивные средства и агрессивную химию — они разрушают карболит.

Если новый переключатель не работает — проверьте нагревательные элементы и проводку. Возможно, проблема не в коммутаторе.

В комплект входит только переключатель. Крепёжные элементы и ручка не входят. При необходимости заказывайте их отдельно.

Проверьте целостность детали сразу после получения. Убедитесь в отсутствии трещин, сколов и повреждений контактов.

7 Рекомендации по установке
Перед началом работ обязательно отключите плиту от электрической сети.

Порядок действий:

Снимите ручку переключателя. Аккуратно потяните ручку на себя, чтобы снять её со штока.

Снимите лицевую панель плиты. Открутите винты крепления панели управления (обычно они расположены по периметру или под ручками).

Найдите переключатель. Он расположен на лицевой панели, за ручкой управления режимами духовки.

Сфотографируйте расположение проводов. Перед отсоединением проводов сделайте фото, чтобы правильно подключить их обратно.

Отсоедините провода. Аккуратно отсоедините клеммы от старого переключателя. Запомните или пометьте, какой провод к какому контакту подключается.

Демонтируйте старый переключатель. Открутите крепёжные элементы, удерживающие переключатель в панели, и извлеките его.

Установите новый переключатель. Вставьте новый переключатель в посадочное место и закрепите его. Убедитесь, что он сидит плотно и не шатается.

Подключите провода. Подсоедините провода к клеммам нового переключателя в соответствии с ранее сделанным фото и схемой коммутации.

Проверка. Установите лицевую панель и ручку на место. Включите плиту в сеть и проверьте работу всех режимов нагрева. Убедитесь, что переключение происходит чётко, отсутствуют искрение, запах гари и посторонние звуки.

Для продления срока службы переключателя: не поворачивайте ручку с избыточным усилием, регулярно очищайте панель управления от загрязнений мягкой тканью, избегайте попадания влаги и агрессивных химических средств на пластик и контакты.
